FUNDAMENT und BEFESTIGUNG eines GRABMALs
Die Halterung (=Balkenschuh oder Ankereisen) ist die Verbindung zwischen Grabmal und Fundament.
Sie wird passgenau und ausreichend dimensioniert geschmiedet und galvanisch
verzinkt. Ankereisen werden ins Fundament ca 30 bis 40 cm tief eingegossen. Auf einem vorhandenem Fundament wird der Balkenschuh verschraubt.
Zwischen den Schenkeln wird das Grabmal / Grabkreuz mit ca 3cm Abstand zum Boden fixiert. Die jeweils benoetigten Halterung ist im Angebotspreis
enthalten!

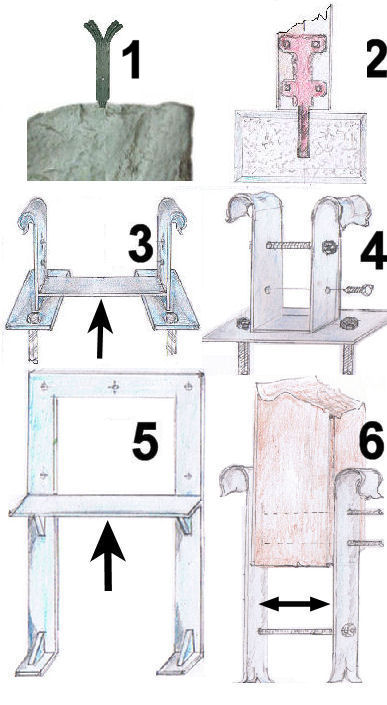

..Bild.1 zeigt Varianten fuer kleine, vor allem leichte Grabkreuze. Die Halterung steckt verklebt im Granitblock, Fesbrocken,
Findling ect.
..Bild.2 zeigt einen behauenem Steinquaders. Der Preis fuer die Loesungen Nr.1+2 anstelle eines Fundaments haengt von Gewicht
und Steinart (Marmor, Granit, Rosenquaerz ect.) ab.
..Bild.3 zeigt einen Balkenschuh mit Zwischensteg(Pfeil) und Bild.5 eine Halterung zum
Einbetonieren. Die unteren Schuhe dienen der Statik im Fundament. Der Zwischensteg haelt die Grabmalunterseite ca 3 cm ueber Bodenniveau,
damit von unten keine Feuchtigkeit eindringen kann. Die Loesungen 3 und 5 kommen bei sehr schweren Grabmaelern zum Einsatz.
..Bild.4 ist die
gebraeuchliche Ausfuehrung des Balkenschuh. Dieser wird mit 4 Schwerlastschrauben auf dem Fundament befestigt.
..Bild.6 zeigt die Ankereisen
(waagerechter Pfeil). Sie werden der Schaftbreite des Grabkreuzes ins Fundament eingegossen. Zwischen den Schenkeln wird mit 4
Holzschrauben(Edelstahl) das Grabmal befestigt.
